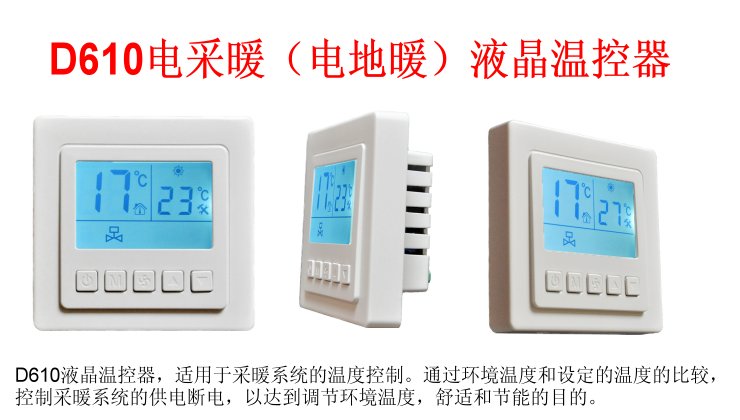

,,,,,,,,,,,萊珂D610液晶顯示溫控器，是一款適用于電采暖系統的溫度控制。通過環境溫度和設定的溫度的比較結果，控制采暖系統的供電斷電，以達到調節環境溫度，舒適和節能的目的。

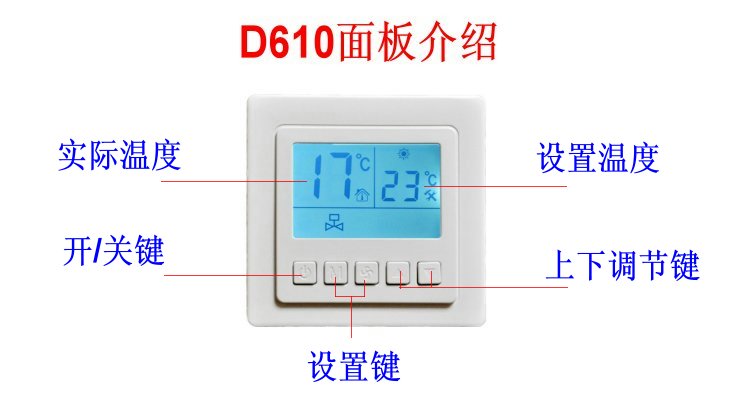

按鍵操作說明：
開關鍵：在上電狀態，按開關機鍵開啟系統，顯示設定溫度，室內溫度等參數。 再按開關鍵則關閉設備。
上下調節鍵：按鍵可以調整設定溫度，每按一下設定溫度變化為1度。
基本功能
1室內溫度設定 , 2溫度校準功能,3 室內溫度設定并顯示, 4 低溫保護功能
5 按鍵鎖定

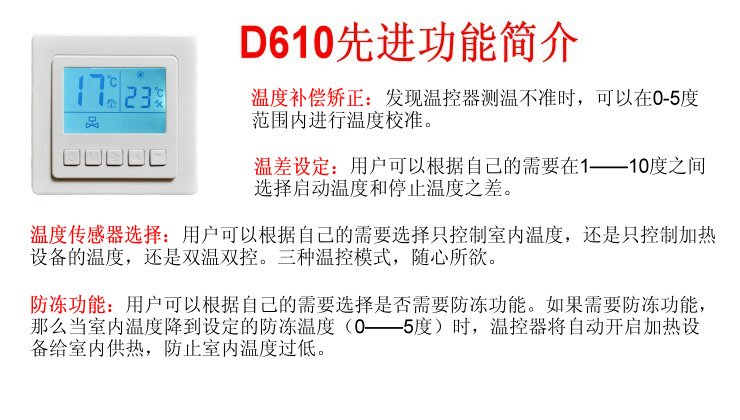

高級選項設置
關機狀態，長安模式鍵和風速鍵，進入高級選項設定模式，按模式轉換鍵可循環選擇設定各高級選項；
屏幕顯示：01-表示進入溫度補償矯正；按上下鍵調整校正值，調整范圍 從5度到-5度，默認值為-2度，再按模式轉換鍵，進入下一高級模式設置；
屏幕顯示：02-表示防凍功能；按上下鍵更改當前防凍狀態，從0度到5度顯示 0表示取消防凍功能。顯示5表示，關機狀態下，室溫等于或低于5度時開啟防凍，負載端有相應輸出，再按模式轉換鍵，進入下一高級模式設置；
屏幕顯示：03-表示溫度傳感器選擇；按上下鍵轉換傳感器模式；00表示內置傳感器；01表示外置傳感器；02表示內控外限；再按模式轉換鍵，進入下一高級模式設置；
屏幕顯示：04-表示限溫溫度值修改。限溫范圍35度到60度；默認35度；再按模式轉換鍵；進入下一高級模式設置；
屏幕顯示:05-表示溫差啟動值，默認是1度，設置范圍1-10度；再按模式轉換鍵，進入下一高級模式設置；
屏幕顯示：06-表示設定溫度的上限值，范圍35度-95度，默認35度

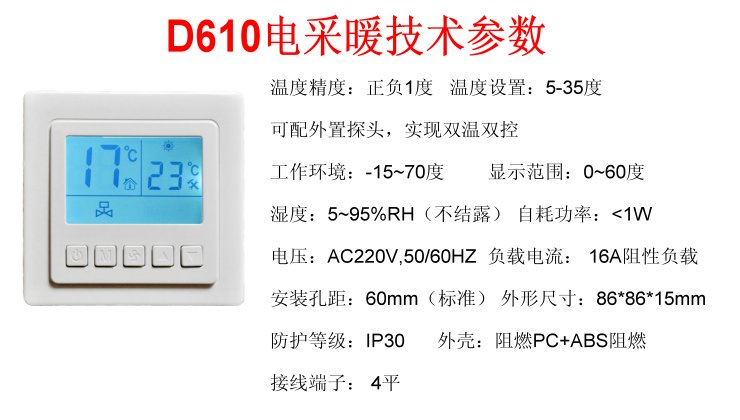

電器規格：
溫度傳感器：NTC熱敏電阻 ,溫度精度：正負1度  ,溫度設置：5-35度
工作環境：-15~70度       ,顯示范圍：0~60度    ,顯示：LCD液晶屏
濕度：5~95%RH（不結露）,自耗功率：<1W       ,電壓：AC220V,50/60HZ
負載電流 16A阻性負載
機械規格：

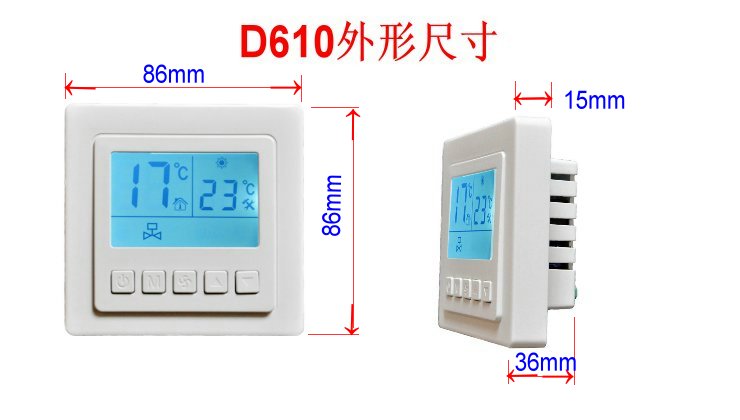

按鍵：輕觸按鍵     ,安裝孔距：60mm（標準）,外形尺寸：86*86*15mm
防護等級：IP30     ,外殼：阻燃PC+ABS阻燃,接線端子 2*1.5平或1*1.5平

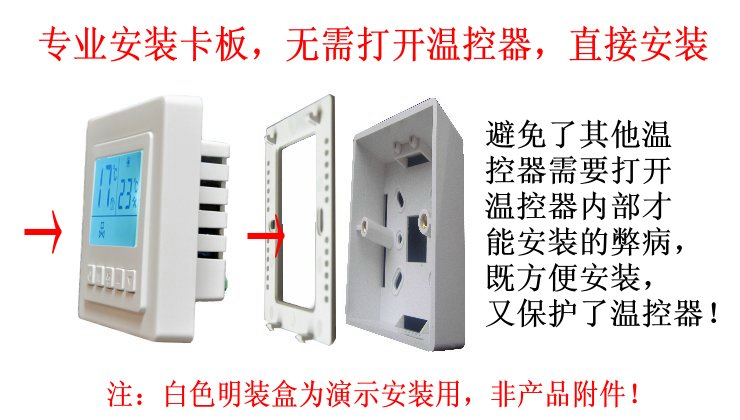

安裝方法：

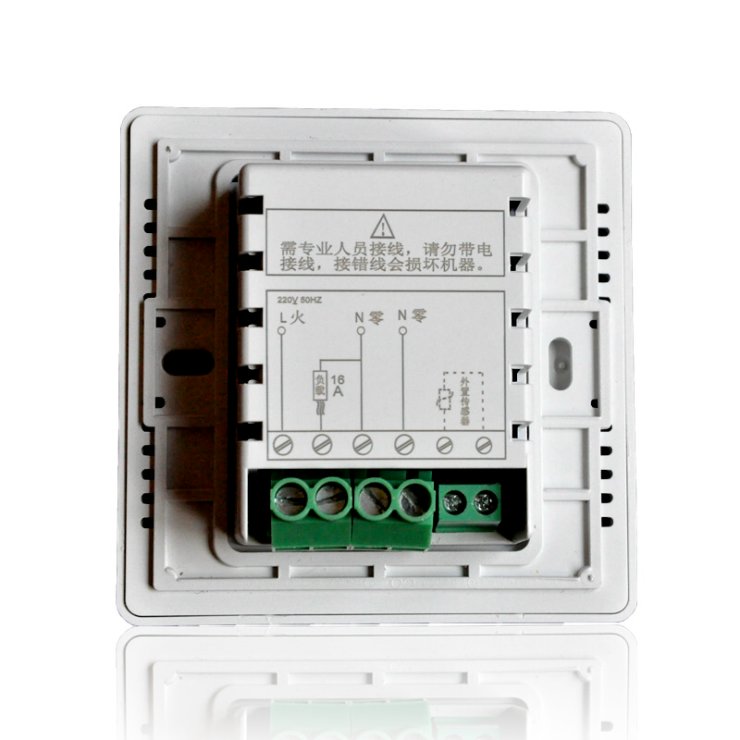

第一步：將電源盒按照正確的接線圖接好線，確認無誤后嵌入86暗盒中。
第二步：拆開控制板，用3.5mm一字螺絲刀沿斜面插入卡槽中4mm，用力向上撬開，打開卡鉤。
第三步：取包裝盒內2顆螺絲固定寧?kù)o控制板下板。
第四步：講電源板與控制板排線連接（勿拉扯）
第五步：以30度角掛上板兩個掛鉤，并稍用字按下側兩邊，卡上上殼。
